![河北博威建材有限公司-[唯一官方網(wǎng)站]](http://www.rocnet.com.cn/statics/webcss/images/logo.png){kind=logo}
JS170-1型快硬（微膨脹）耐火可塑料
發(fā)布時間：2018-07-18 09:05:55
產(chǎn)品介紹
JS170-1型快硬（微膨脹）耐火可塑料，是2000年后我公司生產(chǎn)的集耐火澆注料與耐火可塑料優(yōu)點于一體的新型耐火材料，是2001年2月通過部級鑒定的新成果。它們是耐熱、高強、速凝，便于現(xiàn)場施工操作的氣硬性材料；也是電廠鍋爐密封的理想材料，還是石油、化工、冶金等行業(yè)熱工設備適宜的耐熱材料。經(jīng)技術檢測和現(xiàn)場使用證明其理化性能及施工性能均超過國內(nèi)同類產(chǎn)品。該材料適用于火電廠鍋爐的各個部位。如爐頂、爐墻的澆注，管子稠密交錯處，管子穿墻、側(cè)包墻、爐煙管道等部位，以及局部爐墻的修補密封等。同時也是適合其它熱工窯爐的砌筑。
主要特點
該材料為單組分袋裝粉料，備料簡單，便于儲運、施工?，F(xiàn)場使用時只需按規(guī)定加入適量水，拌和均勻即可使用。
凝結(jié)時間適當：常溫下4-10小時范圍內(nèi)凝固。
高使用溫度為1400℃。長期使用溫度為1200℃
常溫粘塑性好，和易性好；
強度高、無裂紋、抗剝落性好，耐腐蝕；
可配制成粗、中、細不同粒級的物料，以便于澆注、搗打、可塑成型等不同的施工方法。
短時間固化后，就不怕雨水沖刷、侵泡；
該產(chǎn)品為袋裝粉料，便于儲運和運輸，比一般可塑料，節(jié)約用量1/4左右；

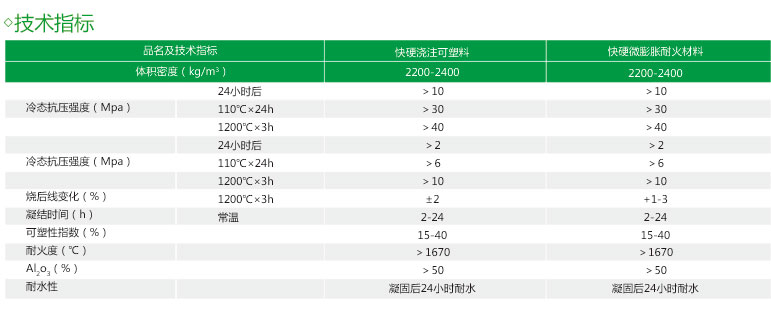

施工方法
施工方法
*加水混合
機械混合 先將袋裝料投入攪拌機內(nèi)，加水10-12%，混練5-7分鐘后，靜置3分鐘，再混練5-7分鐘即可出料；出料后如果物料無粘塑性，再靜置3-5分鐘，待物料與水反應充分，顯現(xiàn)出粘塑性后，方可使用。
*人工攪拌
先將袋裝料倒在攪拌機場地，加水10%-12%，人工混合均勻，困料5-10分鐘后，如果物料無粘塑性，再混合3-5分鐘，待料與水充分反應后再攪拌一次，待物料顯現(xiàn)出粘塑性后方可使用。例：4袋料（100公斤），加水10-12公斤。
*施工
施工面上不得有油、土、浮灰及其他污物等，不宜過分潮溫（含水）。
成型可采用振動、搗打或拍打的方法施工，不可涂抹。注意使物料返漿，成為一體。該材料粘結(jié)性較強，若使用模具等成型時，為了便于脫模，應采用塑料薄膜等將模具與材料隔開。
工具使用后應及時用水沖洗干凈。成型后24小時內(nèi)避免淋水或用水沖刷。
應自然干燥養(yǎng)護。成型后強度增長較快，按既定時間凝固后，就可達到10MPa以上，可以進行下一道工序的施工。
*烘爐
該材料的烘烤制度與施工制作的方法、襯體厚度及使用條件等因素有關，總的原則是在200℃之前要緩慢升溫和保溫，以便襯體的水分充分排除。
注意事項
袋裝料切勿受潮、淋雨，在干燥通風處可存放一年，料受潮結(jié)塊后，不能使用；加水量不可過多，否則強度降低。
袋裝料切勿受潮、淋雨，在干燥通風處可存放一年，料受潮結(jié)塊后，不能使用；加水量不可過多，否則強度降低。
